0.28" LED panelový voltmetr

Kód: AP10060/CER
od 60 Kč od 49,59 Kč bez DPH

Zvolte variantu

0.28" LED panelový voltmetr 4,5V - 30V DC

Detailní informace

Barva: Červená
Skladem | AP10060/CER
60 Kč
49,59 Kč bez DPH
Barva: Zelená
Skladem | AP10060/ZEL
65 Kč
53,72 Kč bez DPH
Barva: Modrá
Skladem | AP10060/MOD
65 Kč
53,72 Kč bez DPH

Detailní popis produktu

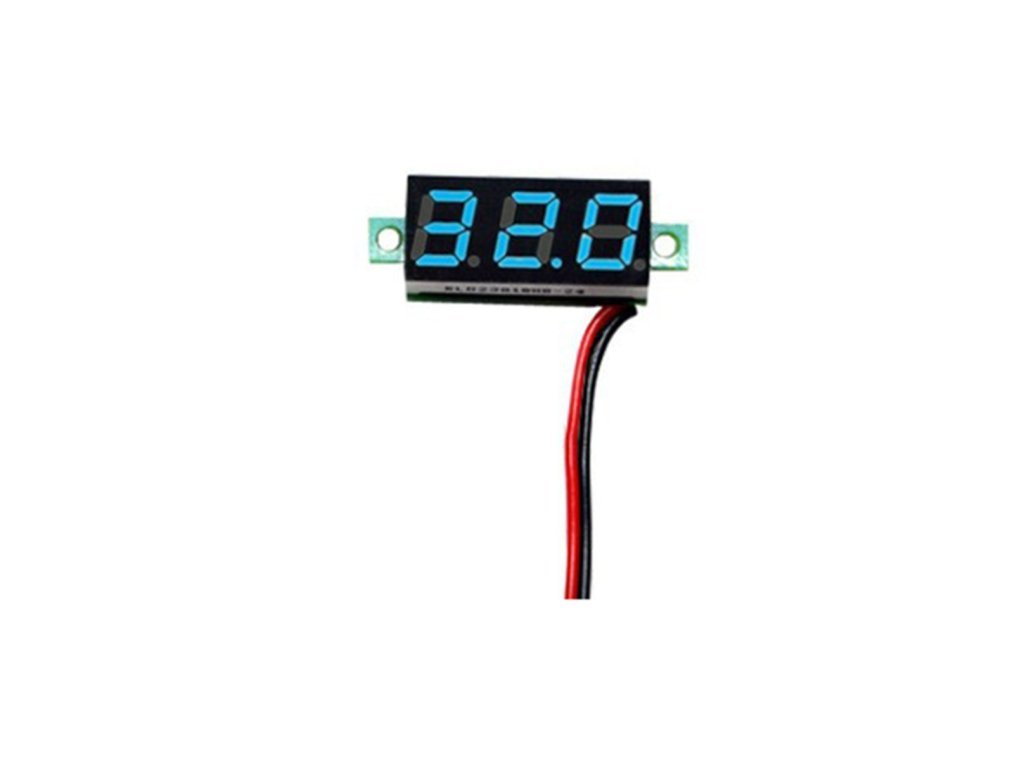

0.28" LED panelový voltmetr s rozsahem 3,5V - 30V DC. Malé rozměry ho předurčují pro vestavbu do různých testovacích panelů. Voltmetr je ve zjednodušené dvoudrátové variantě. Měří v podstatě své napájecí napětí. Proto ten rozsah od 3,5V. Pokud bychom chtěli měřit napětí od 0 do 30V, stačí odpor o hodnotě 30K (SMD odpor 303) posunout o pozici vpravo (jsou tam volné plošky). Měřené napětí bychom přiváděli na volnou plošku vedle červeného vodiče (+napájení). V případě, že nám měřený rozsah 0 - 30V nestačí, nahradíme posunutý odpor na nové pozici z 30kΩ na hodnotu 100kΩ. Tím dosáhneme měřícího rozsahu 0 -100V DC.

Specifikace:

  • Velikost displeje 0.28 Inch
  • Napájecí napětí +3,5V až 30V DC
  • rozsah měřeného napětí 3,5 - 30V DC (po výše uvedené úpravě 0 - 100V DC)
  • Přesnost měření 2%
  • Vstupní impedance 50KΩ

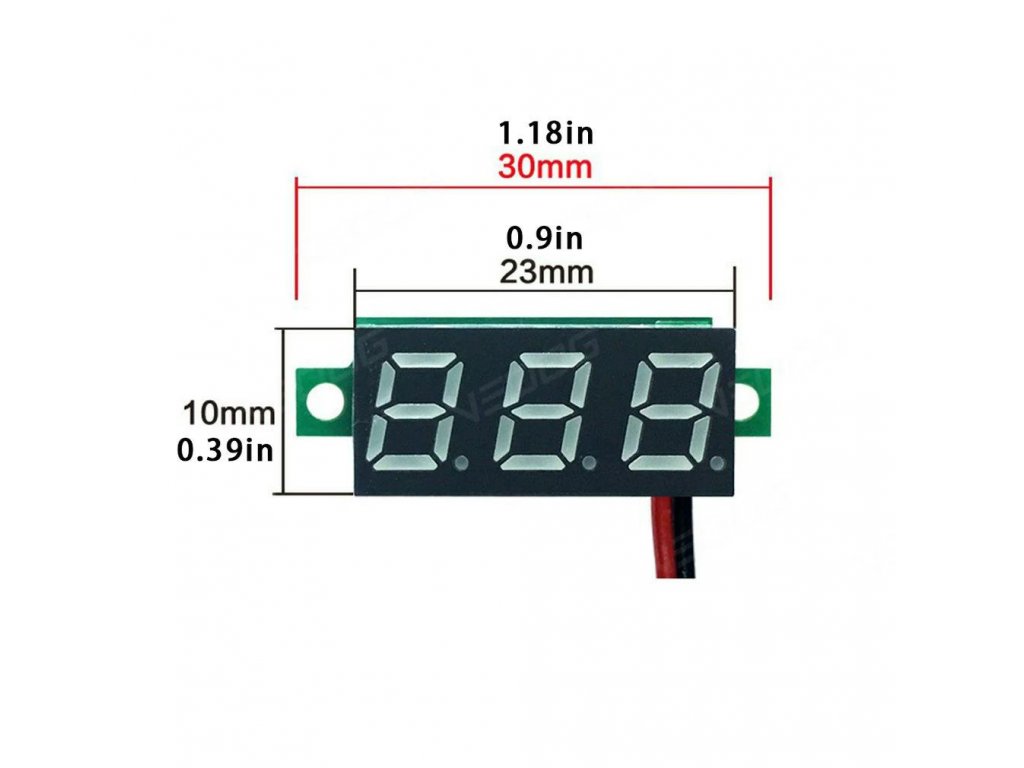

  • Rozměr (d:š) 30 x 11,5 x 9mm
  • Odběr max 30mA

Součásti dodávky:

  • 1ks 0.28" LED panelový voltmetr

Odkazy:

Dokumenty ke stažení :

Poznámky:

  • Výrobek není samostatně funkčním celkem a je určen k odborné montáži.
  • Fotografie produktů jsou pouze ilustrační a mohou se lišit od skutečného vzhledu produktu. To však nemá vliv na funkční vlastnosti produktu.
