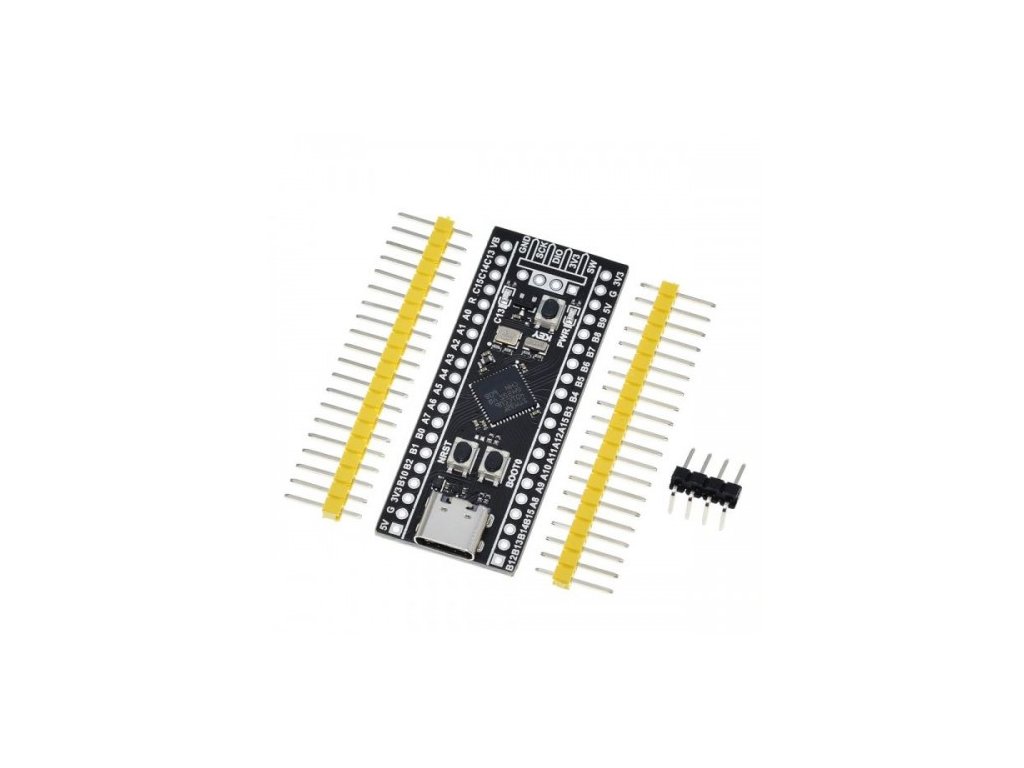

BlackPill ARM STM32 STM32F401CCU6

Detailní popis produktu

Modul je totožný s modulem BlackPill STM32F411. Hlavním rozdílem je použitý mikrokontrolér, jenž má menší velikost SRAM a FLASH. Díky tomu je jeho cena nižší a hodí se pro první krůčky s mikrokontroléry obsahující jádro ARM Cortex M4. Na desce je osazena LED připojená k pinu PC13 a tlačítko pro využití ve vašem programu. Tlačítko je připojeno k pinu PA0.

Specifikace:

• CPU STM32f401CCU6
• Flash 256kB
• SRAM 64kB
• 1 x 12bit ADC/ 10 kanálů
• 1 x DMA/ 16 streamů
• 8 x časovač
• 3 x I2C
• 3 x USART
• 3 x SPI
• Napájení 2,0 - 3,3V
• Ostatní parametry najdete v přiloženém datasheetu mikrokontroléru

Součásti dodávky:

• 1ks modulu BlackPill ARM STM32 STM32F411CEU6 ( včetně pájecích IO pinů)

Odkazy:

Dokumenty ke stažení:

• STM32F401 datasheet
• Pinout modulu STM32F401
• Reference manual STM32F401

Poznámky:

• Výrobek není samostatně funkčním celkem a je určen k odborné montáži.
• Fotografie produktů jsou pouze ilustrační a mohou se lišit od skutečného vzhledu produktu. To však nemá vliv na funkční vlastnosti produktu.
