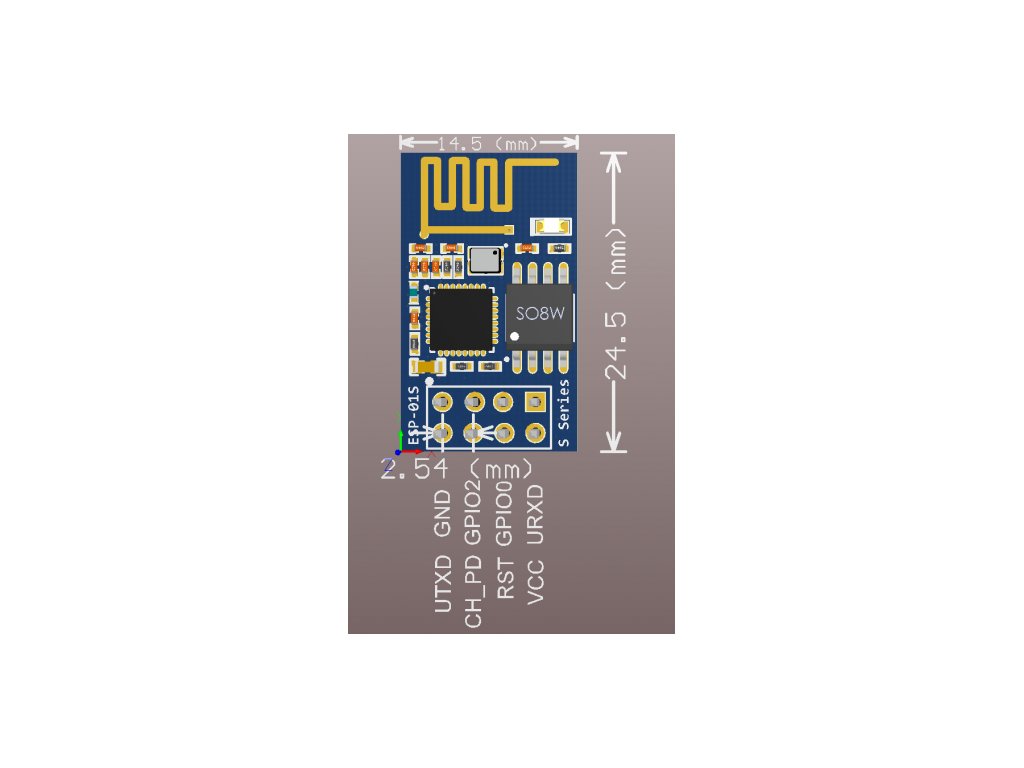

ESP-01S

Detailní popis produktu

Specifikace:

• Flash 8Mbit
• GPIO 4x
• SDIO 2.0, SPI, UART
• 32-pin QFN pouzdro
• Extrémně malé rozměry DPS
• Na DPS je integrovaná anténa
• Integrovaný RF přepínač, balun, 24dBm PA, DCXO, a PMU
• Integrovaný RISC procesor, on-chip paměť a externí paměťové rozhraní
• Modul obsahuje program pro komunikaci přes sériovou linku pomocí jednoduchých AT příkazů
• QOS management
• I2S rozhraní
• Integrované šifrování a zabezpečení WEP, TKIP, AES, a WAPI
• Podporuje APSD pro VoIP aplikace
• Žádné externí komponenty RF

Síť:

• 802.11 b / g / n
• WIFI Direct (P2P), soft-AP
• Integrovaný TCP / IP stack
• Integrovaný TR switch, balun, LNA
• Integrované PLLs, regulátory, DCXO a jednotky pro správu napájení
• + 19.5dBm výstupní výkon v režimu 802.11b
• Integrovaný 32-bit CPU může být použit jako procesor aplikace
• SDIO 1.1 / 2.0, SPI, UART
• STBC, 1 × 1 MIMO, 2 × 1 MIMO
• A-MPDU & A-MSDU agregace a 0.4ms ochranný interval
• Spotřeba v pohotovostním režimu <1.0mW (DTIM3)
• Podpora 3 režimů: AP, STA, AP + STA

Součásti dodávky:

• 1ks modulu ESP-01S Ai-Thinker

Odkazy:

•  http://www.esp8266.com/
•  https://nurdspace.nl/ESP8266#Translated_datasheet

Dokumenty ke stažení :

• ESP-01/07/12 Series Modules User's Manual

Poznámky:

• Výrobek není samostatně funkčním celkem a je určen k odborné montáži.
• Fotografie produktů jsou pouze ilustrační a mohou se lišit od skutečného vzhledu produktu. To však nemá vliv na funkční vlastnosti produktu.
• Všechny piny pracují pouze s napětí do +3,3 voltů a případné připojení +5 V na tyto piny, může modul ESP zničit.
