I2C převodník pro LCD displej

Detailní popis produktu

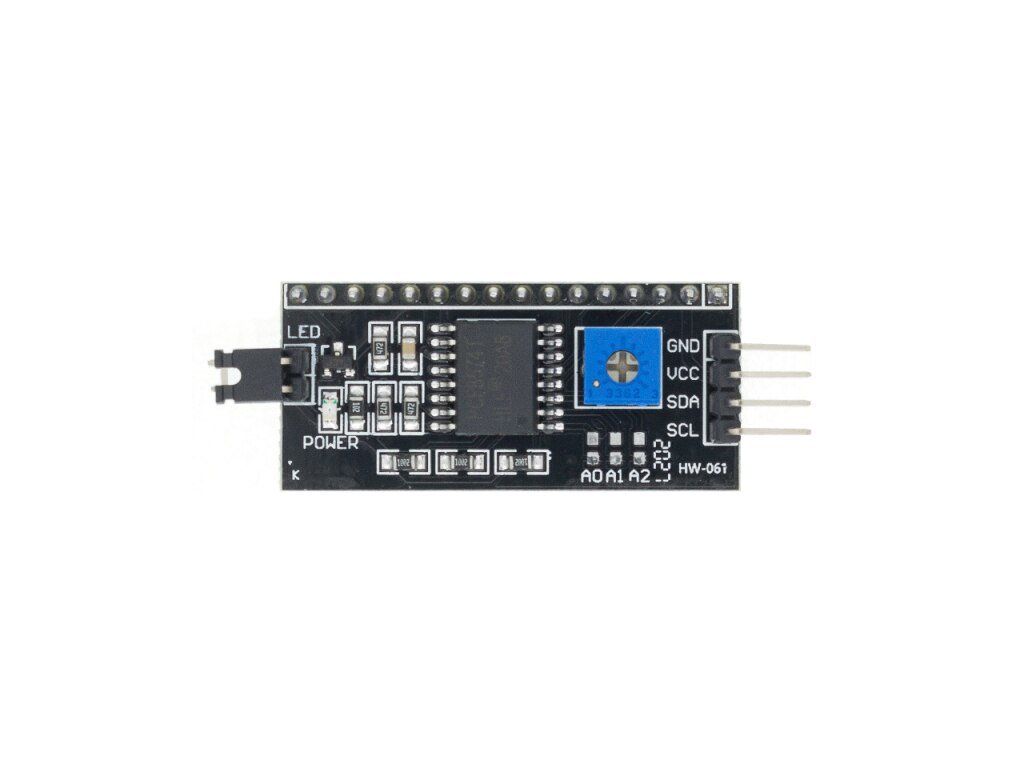

S pomocí tohoto převodníku lze displej řídit sběrnicí I2C a ušetřit tak piny řídícího procesoru. Zapnutí/vypnutí (nebo díky PWM i řízení intenzity) podsvícení displeje ovládáte pomocí výstupu P3 obvodu PCF8574. Kontrast LCD displeje nastavíte pomocí integrovaného trimru na modulku převodníku.

Specifikace:

• Provozní napětí +5V DC
• použitý IC PCF8574
• rozměr (d:š:h) 55,0 x 23,0 x 14,0mm

Součásti dodávky:

• 1ks I2C převodník pro LCD displej

Odkazy:

Dokumenty ke stažení :

• Datasheet HD44780
• Schéma zapojení převodníku
• Datasheet PCF8574

Poznámky:

• Výrobek není samostatně funkčním celkem a je určen k odborné montáži.
• Fotografie produktů jsou pouze ilustrační a mohou se lišit od skutečného vzhledu produktu. To však nemá vliv na funkční vlastnosti produktu.
